首页>资讯中心多种电动推杆的内部关键部位构造图详解 |
电动推杆基本原理:电动推杆內部存在电机,电机转动后,经传动其中的齿轮降速后,进而使得一对丝杆螺母缓慢前进,这样就能把电动机的旋转,直接变为了线性运动,最终实现匀速直线运动,运用电机正反转进行摆杆姿势。比如:根据各种各样杆杠、遥杆或曲轴等组织 可进行旋转、摇晃等繁杂姿势。电动推杆根据更改杆杠力臂长短,能够扩大或增加行程安排。
电动推杆的传动方式往往是使用二级方式进行,一级传动系统部分,其降低速度主要有两种方式实现,一种是通过齿轮以及齿条来降低速度,另一种是采用传动齿轮进行速比下降;二级传动系统大多数选用丝杆螺母。
电动机輸出轴涡杆推动蜗轮蜗杆旋转,使蜗轮蜗杆内连接的滚珠丝杆旋转,滚珠丝杆上的螺帽在波导管所围径向挪动,至所需行程安排时,螺帽凸模压下限位开关关闭电源,电机终止运行,正反面操纵同样。
电动机经传动齿轮降速后,推动一对丝杆螺母,螺帽联接摆杆,把电动机的转动健身运动变为摆杆的匀速直线运动,运用电机正反转进行摆杆姿势。根据各种各样杆杠、遥杆或曲轴等组织 可进行旋转、摇晃等繁杂姿势。根据更改杆杠力臂长短,能够扩大或增加行程安排。

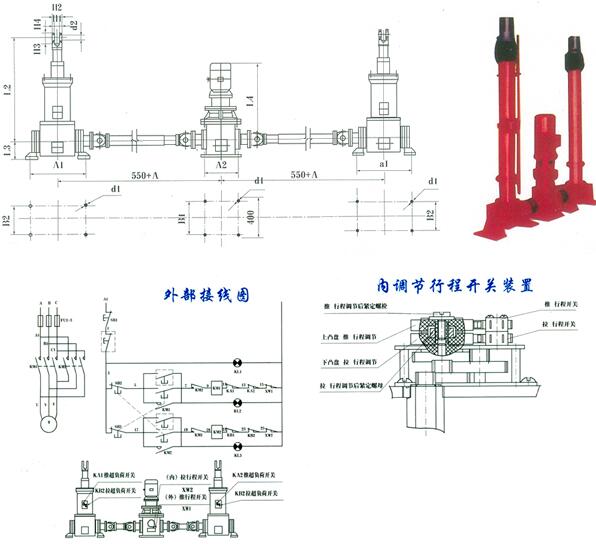

(一)DT型电动推杆内部构造框架图:

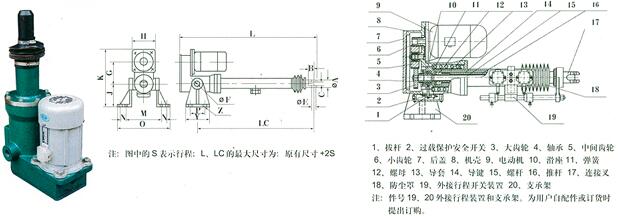

(二)DTZ型电动推杆内部构造框架图:

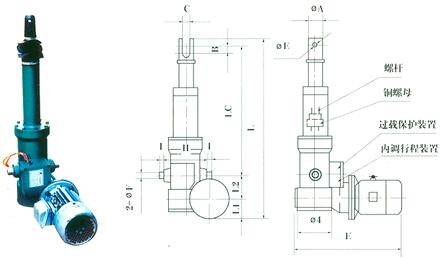

(三)TDT型电动推杆内部构造框架图:

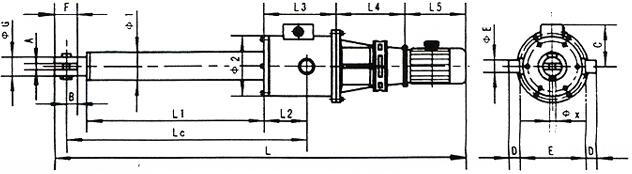

(四)DTW型电动推杆内部构造框架图:

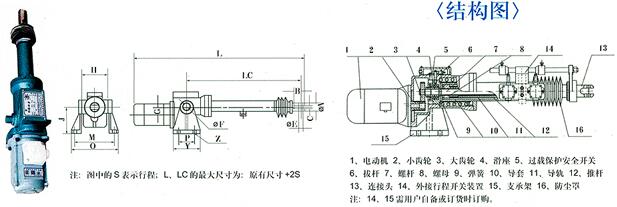

(五)DTT型电动推杆内部构造框架图:
|
